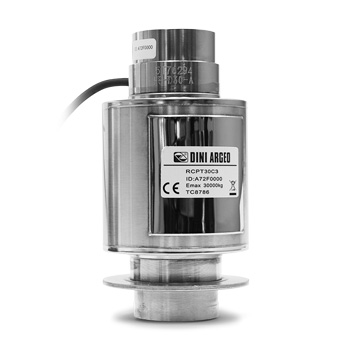

Czujnik ciśnienia obciążenia Dini Argeo RCPT 20000 - 50000 kg

GŁÓWNE CECHY

• KLASA DOKŁADNOŚCI C3.
• SPECJALNY KORPUS ZE STALI LEGOWANEJ Z ZEWNĘTRZNĄ OBUDOWĄ ZE STALI NIERDZEWNEJ; WYKONANY METODĄ LUTOWANIA LASEROWEGO.
• OPTYMALIZOWANE DO POŁĄCZEŃ RÓWNOLEGŁYCH.
• STOPIEŃ OCHRONY IP68.
• NOŚNOŚĆ OD 20000 DO 50000 kg.
• EKRANOWANY KABEL POŁĄCZENIOWY O DŁUGOŚCI 18 m.
• CERTYFIKAT TESTOWY DOSTĘPNY NA ŻĄDANIE.
• WYPOSAŻONE W SAMOCZYNNE STAWY PRZEGUBOWE, SAMOCZYNNE PŁYTKI CENTRYRUJĄCE I PODKŁADKĘ OCHRONNĄ (wersja z miseczkami).

PARAMETRY TECHNICZNE

• Minimalny interwał weryfikacji czujnika obciążenia: Vmin = EMax / 10 000
• Maksymalna liczba podziałek siłomierza: nLC = 3000 (C3)
• Czułość: 2 mV/V +/- 0,1%
• Wpływ temperatury w pełnym zakresie: 0,002 % /°C
• Wpływ temperatury na zero: 0,002 % /°C
• Zakres temperatur kompensowanych: -10°C/+40°C
• Zakres temperatur roboczych: -30°C/+70°C
• Błąd spływu po 30 minutach: 0,02% F.S.
• Napięcie wzbudzenia od 5 do 15 VDC
• Rezystancja wejściowa: 700 ± 20 omów
• Rezystancja wyjściowa: 703 ± 7 Ohm
• Saldo zerowe: +/-1 % F.S.
• Rezystancja izolacji: >5000 MOhm
• Bezpieczne przeciążenie: >150 % F.S.
• Maksymalne przeciążenie: 250 % F.S.
• 4-żyłowy ekranowany kabel, średnica 5 mm.

MAIN FEATURES

• C3 PRECISION CLASS.
• SPECIAL ALLOY STEEL BODY with STAINLESS STEEL EXTERNAL CASING; MANUFACTURED WITH LASER SOLDERINGS.
• OPTIMISED FOR PARALLEL CONNECTION.
• IP68 PROTECTION RATING.
• CAPACITY FROM 20000 TO 50000 kg.
• SHIELDED 18m CONNECTION CABLE.
• TEST CERTIFICATE AVAILABLE UPON REQUEST.
• FITTED WITH SELF-ALIGNED ARTICULATED JOINTS, SELFCENTERING PLATES AND PROTECTION WASHER (version with cups).

TECHNICAL FEATURES

• Minimum load cell verification interval: Vmin = EMax / 10.000
• Maximum number of load cell divisions: nLC = 3000 (C3)
• Sensitivity: 2mV/V +/- 0,1%
• Temperature effect on full scale: 0,002% /°C
• Temperature effect on zero: 0,002% /°C
• Compensated Temperature Range: -10°C/+40°C
• Operating Temperature Range: -30°C/+70°C
• Creep error after 30 minutes: 0,02% F.S.
• Excitation voltage from 5 to 15 VDC
• Input Resistance: 700 ± 20 Ohm
• Output Resistance: 703 ± 7 Ohm
• Zero Balance: +/-1% F.S.
• Insulation Resistance: >5000 MOhm
• Safe Overload: >150% F.S.
• Ultimate Overload: 250% F.S.
• 4-wire shielded cable, 5mm diameter.
