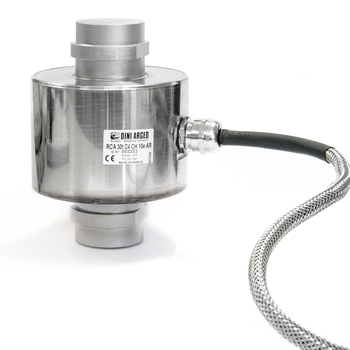

Czujnik ciśnienia obciążenia Dini Argeo RCA - C4 30 t

WŁAŚCIWOŚCI TECHNICZNE

METROLOGICZNE:

• Nominalna pojemność (Cn): 30 t
• Błąd łączny: ± 0,013 %Cn
• Wpływ temperatury na punkt zerowy: 0,0014 %Cn/°C
• Wpływ temperatury na czułość: 0,0011 %Cn/°C
• Błąd spływu (30 min.): 0,018 %Cn
• LEGALNA METROLOGIA OIML R60
• Klasa dokładności: C4
• Liczba interwałów (nmax): 4000e OIML
• Minimalny interwał weryfikacji (vmin): 10000
• Z= Emax/(2xDR): 4000

ELEKTRYCZNE:

• Znamionowy zakres napięcia wzbudzenia: 1 - 15 Vdc
• Nominalna moc wyjściowa przy Cn: 2 mV/V
• Równowaga zerowa: < ± 2,50 %Cn
• Rezystancja wejściowa: 815 ± 20Ω
• Rezystancja wyjściowa: 700 ± 0,35 Ω
• Korekcja prądu: 0,1 %Cn
• Ochrona przed przepięciem: 10 kA/20 kV (8/20 µs) – IEC61000-4/5
• Rezystancja izolacji: 5000 MΩ/50 V

OGÓLNE:

• Zakres temperatur roboczych: -20 ~ +60 °C
• Zakres temperatur kompensowanych: -10 ~ +40 °C
• Bezpieczny limit obciążenia: 150% Emax
• Obciążenie końcowe: 300% Emax
• Stopień ochrony IP68
• Czujniki obciążenia z korpusem ze stali nierdzewnej
• 4-żyłowy kabel pancerny, płaszcz PVC, długość 20 m.
• Przepust kablowy ze stali niklowanej.
• Kabel pancerny chroniący przed gryzoniami z pancerzem ze stali nierdzewnej.
• Samocentrujące podstawy kuliste.
• Wyposażone w system zapobiegający obracaniu się, który można łączyć z kubkami KRCA w celu zapewnienia prawidłowego działania.

TECHNICAL FEATURES

• METROLOGICAL:
• Rated capacity (Cn): 30t
• Combined error: ± 0,013 %Cn
• Temperature effect on zero: 0,0014 %Cn/°C
• Temperature effect on sensitivity: 0,0011 %Cn/°C
• Creep error (30 min.): 0,018 %Cn
• LEGAL METROLOGY OIML R60
• Accuracy class: C4
• Max. number of intervals (nmax): 4000e OIML
• Minimum verification interval (vmin): 10000
• Z= Emax/(2xDR): 4000
• ELECTRICAL
• Nominal range of excitation voltage: 1 - 15Vdc
• Rated output at Cn: 2mV/V
• Zero balance: < ± 2.50%Cn
• Input resistance: 815 ± 20Ω
• Output resistance: 700 ± 0.35Ω
• Current Adjustment: 0,1 %Cn
• Over voltage protection: 10kA/20kV (8/20µs) - IEC61000-4/5
• Insulation resistance: 5000MΩ/50V
• GENERAL
• Service temperature range: -20 ~ +60 °C
• Compensated temperature range: -10 ~ +40 °C
• Safe load limit: 150% Emax
• Ultimate overload: 300% Emax
• Protection degree IP68
• Load cells with stainless steel body
• 4-core armoured cable, PVC sheath, 20m length.
• Nickel plated steel cable gland.
• Armoured Anti Rodent Cable with Stainless Steel Armour.
• Self-centring spherical bases.
• Equipped with anti-rotation system, to be combined with KRCA cups for proper operation.
