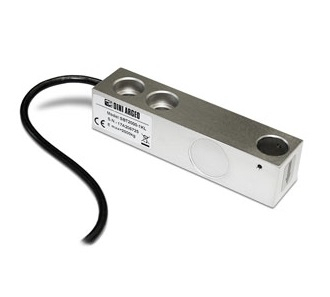

Czujnik obciążenia ścinającego Dini Argeo SBT-1KL 500 – 2500 kg

Główne cechy

• KLASA DOKŁADNOŚCI C3
• NIKLOWANA KONSTRUKCJA
• USZCZELNIENIE W POJEMNIKU, OCHRONA IP67
• NOŚNOŚĆ OD 500 DO 2500 kg
• EKRANOWANY KABEL POŁĄCZENIOWY
• CERTYFIKAT TESTOWY DOSTĘPNY NA ŻĄDANIE

Właściwości techniczne

• Minimalny interwał weryfikacji czujnika obciążenia Vmin = EMax / 10 000
• Maksymalna liczba interwałów weryfikacji nLC = 3000
• Błąd łączny 0,017% pełnego zakresu wyjściowego (F.S.)
• Nieliniowość ± 0,02 % FS
• Histereza ± 0,02 % FS
• Powtarzalność ± 0,01 % FS
• Wyjście w pełnym zakresie 2 mV/V ± 0,5%
• Równowaga zerowa ± 1% FS
• Zakres temperatur kompensacji -10°C/+50°C.
• Zakres temperatur roboczych -20°C/+60°C.
• Błąd dryftu po 30 minutach <0,02 % F.S.
• Maksymalne tolerowane napięcie wzbudzenia 15 Vdc
• Rezystancja wejściowa 1085 ± 10 Ohm
• Rezystancja wyjściowa 1000 ± 5 Ohm
• Rezystancja izolacji >5000 MOhm
• Bezpieczne przeciążenie 120% F.S.
• Maksymalne przeciążenie 300% F.S.
• 6-żyłowy ekranowany kabel, długość 3,5 m, średnica 5 mm

WERSJA ATEX

Certyfikat CCATEX sprawia, że siłomierz nadaje się do stosowania w środowisku zagrożonym wybuchem z metodami ochrony zgodnie z:

• ATEX II 3G Ex ic IIC T6 (Ta -20÷+65°C) Gc
• ATEX II 3G Ex nA IIC T6 (Ta -20÷+65°C) Gc
• ATEX II 3D Ex tc IIIC T85°C (Ta -20÷+65°C) Dc IP65

Certyfikat zawiera instrukcję obsługi i deklarację zgodności ATEX CE (dostępną w językach EN, DE, FR i IT). WAŻNE: Certyfikat dotyczy jednego czujnika obciążenia. W przypadku systemów z wieloma czujnikami obciążenia należy zamówić jeden certyfikat dla każdego czujnika.

MAIN FEATURES

C3 PRECISION CLASS NICKEL-PLATED CONSTRUCTION POTTED SEAL, IP67 PROTECTION MAX. CAPACITIES FROM 500 TO 2500 kg SHIELDED CONNECTION CABLE TEST CERTIFICATE AVAILABLE UPON REQUEST

TECHNICAL FEATURES

Minimum load cell verification interval Vmin = EMax / 10.000 Maximum number of verification intervals nLC = 3000 Combined error 0,017% of Full Scale Output (F.S.) Nonlinearity ± 0.02% FS Hysteresis ± 0.02% FS Repeatability ± 0.01% FS Full Scale Output 2mV/V ± 0.5% Zero balance ± 1% FS Compensated Temperature Range -10°C/+50°C. Operating Temperature Range -20°C/+60°C. Creep error after 30 minutes <0,02% F.S. Maximum tolerated excitation voltage 15 Vdc Input Resistance 1085 ± 10 Ohm Output Resistance 1000 ± 5 Ohm Insulation Resistance >5000 MOhm Safe Overload 120% F.S. Ultimate Overload 300% F.S. 6-wire shielded cable, 3,5m long, 5 mm diameter

ATEX VERSION

The CCATEX certificate makes the load cell suitable for use in hazardous areas with protection methods according to:ATEX II 3G Ex ic IIC T6 (Ta -20÷+65°C) Gc ATEX II 3G Ex nA IIC T6 (Ta -20÷+65°C) Gc ATEX II 3D Ex tc IIIC T85°C (Ta -20÷+65°C) Dc IP65. The certificate includes the manual and the ATEX CE conformity declaration (available in EN, DE, FR, and IT). IMPORTANT: the certificate refers to the single load cell. For systems with more load cells, it is necessary to order one certificate for each load cell.
