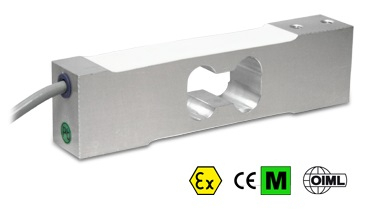

Czujnik obciążenia Single Point Dini Argeo SPG-C6 7–36 kg

GŁÓWNE CECHY

• C6 KLASA DOKŁADNOŚCI
• OBciążenie kompensowane poza środkiem
• KONSTRUKCJA ZE STOPU ALUMINIUM
• OCHRONA IP67
• NOŚNOŚĆ OD 7 DO 36 kg
• DO PLATFORM O WYMIARACH DO 450 X 450 mm
• EKRANOWANY KABEL POŁĄCZENIOWY
• CERTYFIKAT OIML DOSTĘPNY NA ŻĄDANIE
• CERTYFIKAT TESTOWY DOSTĘPNY NA ŻĄDANIE

WŁAŚCIWOŚCI TECHNICZNE

• Minimalny interwał weryfikacji czujnika obciążenia:
• Vmin = EMax / 14 000-25 000
• Maksymalna liczba interwałów weryfikacyjnych: nLC = 6000
• Czułość: 2 mV/V ± 10 %
• Wpływ temperatury na zero:
• od ±0,0056 % F.S./10K do ±0,01 % F.S./10K
• Wpływ temperatury na pełny zakres:
• 0,0058 % F.S./10K (-10°C/+20°C) 0,087% F.S./10K (+20°C/+40°C)
• Zakres temperatur kompensowanych: -10°C/+40°C
• Zakres temperatur roboczych: -10°C/+50°C
• Maksymalne napięcie wzbudzenia bez uszkodzenia: 15 Vdc
• Rezystancja wejściowa: 300..500 Ohm
• Rezystancja wyjściowa: 300..500 Ohm
• Wyrównanie zerowe: 0 ±0,1 mV/V (przy 100 V)
• Rezystancja izolacji: >2000 MOhm
• Graniczne obciążenie mechaniczne podczas pracy: 150% F.S.
• Obciążenie niszczące: 300% F.S.
• Ugięcie przy obciążeniu znamionowym <0,5 mm

MAIN FEATURES

• C6 PRECISION CLASS
• OFF CENTER LOAD COMPENSATED
• ALUMINIUM ALLOY CONSTRUCTION
• IP67 PROTECTION
• MAX. CAPACITIES FROM 7 TO 36 kg
• FOR PLATFORMS WITH DIMENSIONS UP TO 450 X 450 mm
• SHIELDED CONNECTION CABLE
• OIML CERTIFICATE AVAILABLE UPON REQUEST
• TEST CERTIFICATE AVAILABLE UPON REQUEST

TECHNICAL FEATURES

• Minimum load cell verification interval: Vmin = EMax / 14.000-25.000
• Maximum number of verification intervals: nLC = 6000
• Sensitivity: 2mV/V ± 10%
• Temperature effect on zero: from ±0,0056% F.S./10K to ±0,01% F.S/10K
• Temperature effect on Full Span: 0,0058% F.S./10K (-10°C/+20°C) 0,087% F.S./10K (+20°C/+40°C)
• Compensated Temperature Range: -10°C/+40°C
• Operating Temperature Range: -10°C/+50°C
• Maximum excitation voltage without damage: 15 Vdc
• Input Resistance: 300..500 Ohm
• Output Resistance: 300..500 Ohm
• Zero Balance: 0 ±0,1mV/V (at 100V)
• Insulation Resistance: >2000 MOhm
• Mechanical limit load in service: 150% F.S.
• Destructive load: 300% F.S.
• Deflection at nominal load <0,5mm
• 6-wire shielded cable, 3m long, 4,7mm diameter
